Головной свет от 2018г на второе поколение

[DEN001]

Костик писал, что его электрик чуть изменил схему, чтобы желтый не горел.
Может реально ты откусил и это помогло. А где этот провод серый?

Там же по твоей схеме ДХО всего управляется двумя контактами на фаре 6 и 7. Типа сочетанием +12 вольт на них. То ярко, то тускло. А желтые лампы управляются по проводам поворотника, значит решается скорее всего серым проводом в блоке управления.

Попроси у Алексея его схему. Там у него фото колодки с проводом. Это минус которым у него предполагается управление релюшкой, я переделал управление плюсом так как управление минусом не получилось в полном объёме(схема у него изначально для Тундры). Но провод то я откусил, может в этом и кроется решение вопроса.

Алексей и говорил что весь фокус в сером проводе на реле поворотников.

Отправлено спустя 1 минуту :
Я понял, мне сейчас тот же головняк предстоит

[wallboss]

Сергей вот на всякий случай из этой темы раньше что писал я

Как обещал мой вариант схемы подключения. Будет работать на любого года схеме. Из салона ни чего тащить не нужно.
Используется нормальнозамкнутый контакт 87А и размыкание его при подаче +(включение габаритов или ближнего) на контакт 86
Схема подключения.jpg
Да, забыл. На трех-пиновой лампе провод габарита обычно сиреневого цвета, поворота - красный или розовый(в зависимости от стороны), черный(или черно-белый) - масса.
Я массу брал от лампы дальнего света, там провод самый толстый. Провода от нашего габарита который сбоку(маленькая лампочка) вообще не используются.
Плюс который появляется при включенном зажигании я взял от 15Амперного предохранителя в коробке предохранителе(отсек двигателя) тот что ближе к крылу. Там легко проверить контролькой, плюс появляется на нем только при включении зажигания, только нужно выбрать правильную ножку предохранителя(входную так сказать).
Все, в остальном там и школьнику будет скучно.

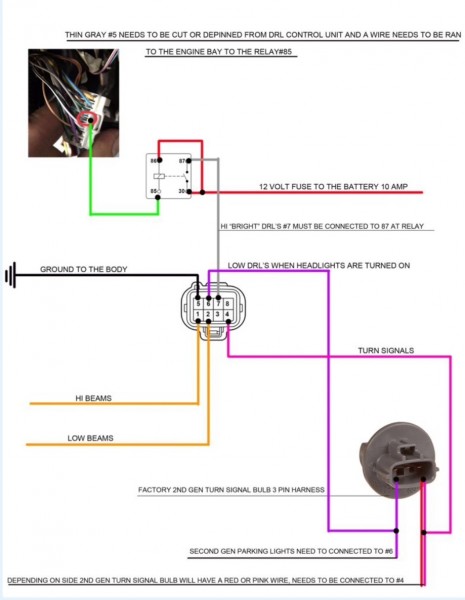

А это первоначальная схема подключения с серым проводом от блока поворотников

[Flash]

А я тоже нашел эту схему у тундраводов

[wallboss]

А я тоже нашел эту схему у тундраводов

Да Сергей, я знаю, на Тундре она работает. У нас работает в ранних годах, даже не берусь утверждать до какого года.

[Flash]

Отрезал провод. Все заработало.

[wallboss]

Отрезал провод. Все заработало.

Здорово. Значит к этой схеме обязательно отрезание провода.

[1234]

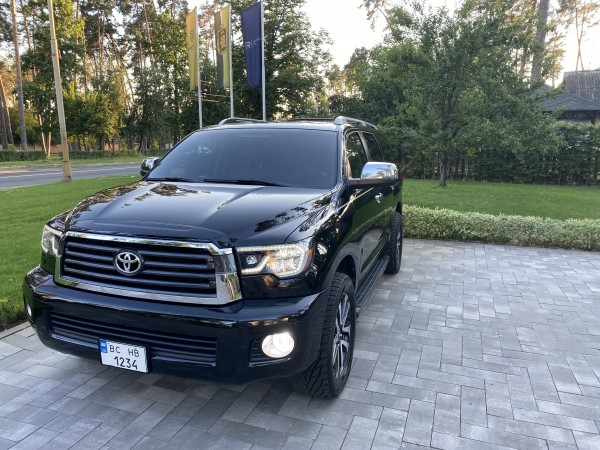

Я с вами!) спасибо за описание и схему. Все подошло! Но как всегда не без нюансов! Фари купил на е бей, и кот в мишке Это не работающий на левой фаре сигнал поворота! Было ли у кого такая проблема, в чем может быть дело? нужно вскрывать?

[wallboss]

может не подключили, ошибка в подключении.
Посмотри 52-ю страницу, там немного изменённая моя схема с пояснениями на русском языке.
Ошибки при подключении ни кто не отменял. Я все же склоняюсь не к отказу а к ошибке подключения.

[Grigoriy]

Я с вами!) спасибо за описание и схему. Все подошло! Но как всегда не без нюансов! Фари купил на е бей, и кот в мишке Это не работающий на левой фаре сигнал поворота! Было ли у кого такая проблема, в чем может быть дело? нужно вскрывать?

на фото вроде фары с лимы а не с платины! или спецом так брались?

[1234]

Спецом так брал! Sequoia в комплектации лимитед, решетка лимитед. Ну и ФАРЫ лимитед. в чем отличие? черный фон?)
