Куда "ушел" радиатор АКПП?

[wallboss]

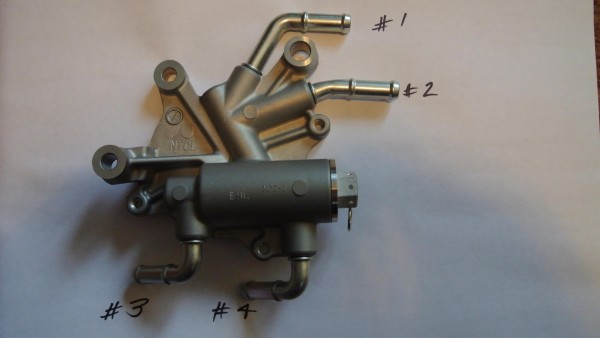

Где стоит термостат это выход жидкости , соответственно вторая это вход .

Понял, спасибо
Я впринципе пробежался по внутрянке термостата и плиты переходника и тоже так же подумал,
но хотелось убедится.

[kostiksimb]

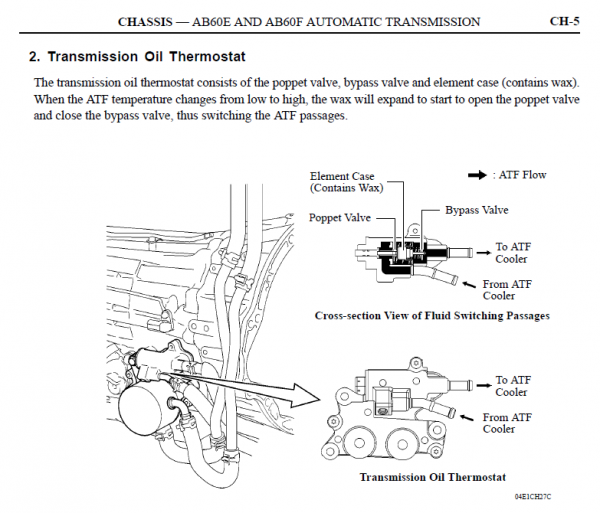

Что то я не вкурил схему подключения

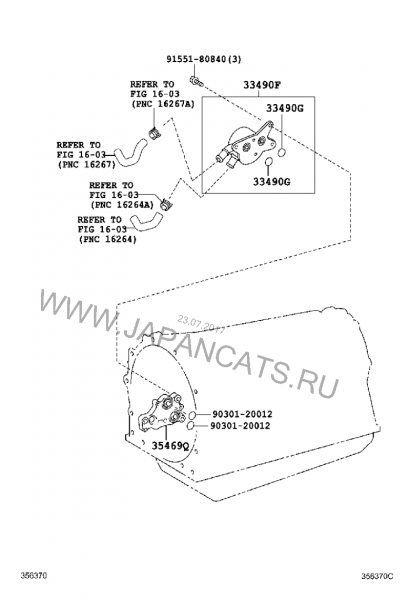

У меня сейчас вот так

С доп радиатором вот так

Причем термостаты у нас одинаковые, единсвенная разница в появлении дополнительного маслоохладителя с термостатом?!

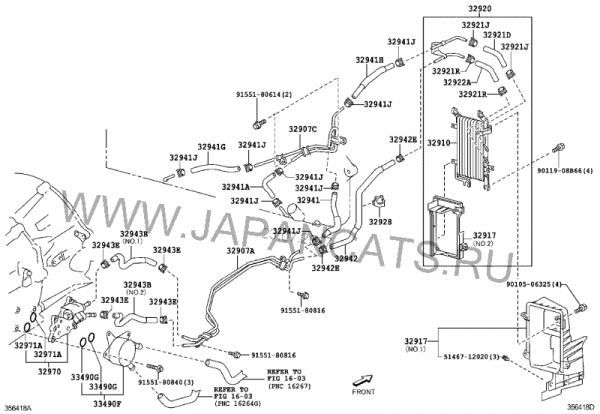

На картинке 2 (позиция 32970 маслоохладитель с термостатом вставляется в 33490f маслоохладитель) , так?
Видимо есть какая то крышка она снимается в 33490f и вместо нее вставляется 32970 , так?


А уж дальше масло с 32970 идет в доп радиатор.


PS: Вот схема с LX570 (доп радиатор акпп), вставляются друг в друга

[wallboss]

32970 - это переходник с термостатом от которого идёт масло в радиатор(сейчас у нас стоит просто переходник без термостата) естественно радиатор подключать некуда.
33490F это теплообменник(масло/ОЖ) он у нас есть.
Что тут не вкуривается?

[kostiksimb]

И так
- 3291060161 или 3291060160 - сам радиатор - 11 550руб
- 32970-34030 маслоохладитель с термостатом - 6141руб
- 33490-34010 маслоохладитель (у нас уже есть в системе)
- колечки уплотнительные - 500руб


- 90466-16004 Клипса 2шт - 340руб
- 90467-A0012 Хомут 2шт - 370руб
- 32942-0C040 шланг 1 (нет ни у кого) - нет в наличии
- 32941-0C030 шланг 2 (есть у многих) - 1040руб
- 32907-0C020 Трубка масляного радиатора - нет в наличии
- 32941-0C080 шланг 1 - нет в наличии
- 32941-0C080 шланг 2 - нет в наличии
- 32907-0C030 трубка маслянного радиатора - 542руб
- 32943-34020 шланг (2шт) - нет в наличии
- 90467-A0012 хомут 4шт - 740руб

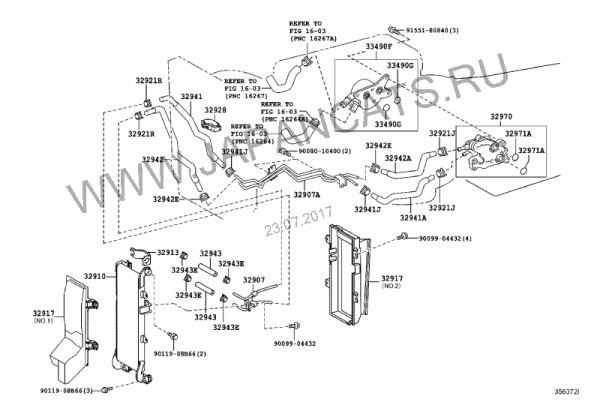

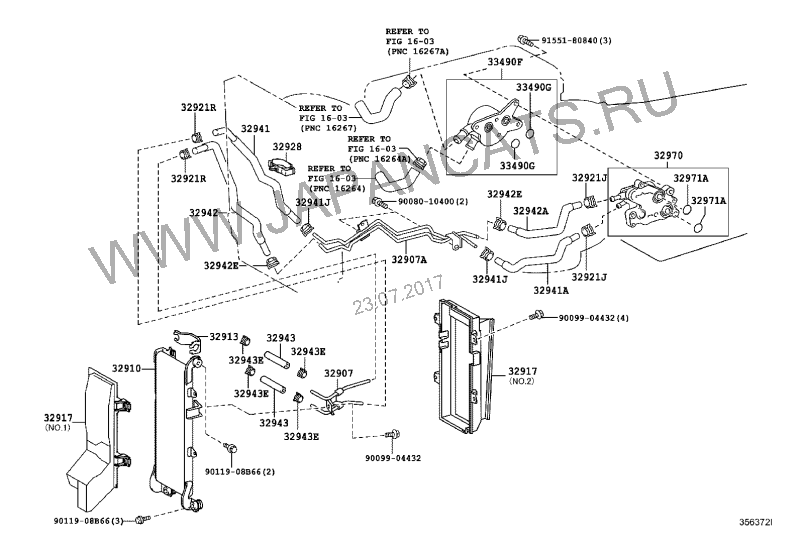

вот вроде аутентичная схема

[kostiksimb]

32970 - это переходник с термостатом от которого идёт масло в радиатор(сейчас у нас стоит просто переходник без термостата) естественно радиатор подключать некуда.
33490F это теплообменник(масло/ОЖ) он у нас есть.
Что тут не вкуривается?

получается прийдется разобрать 33490F , гарантния того что прокладки при снятии крышки останутся живы?!

[wallboss]

32970 - это переходник с термостатом от которого идёт масло в радиатор(сейчас у нас стоит просто переходник без термостата) естественно радиатор подключать некуда.
33490F это теплообменник(масло/ОЖ) он у нас есть.
Что тут не вкуривается?

получается прийдется разобрать 33490F , гарантния того что прокладки при снятии крышки останутся живы?!

Да не нужно там ни чего разбирать.
Они один на другой ложатся через колечки которые ты упомянул в списке 4 шт. - 2 переходник/коробка и 2 переходник маслоохладитель. А разбирать там ни чего не надо. Просто выкидываешь переходник без термостата и на его место ставишь переходник с термостатом. Далее крепишь радиатор и собираешь до него магистрали-маслопроводы.
Вот и все.

[kostiksimb]

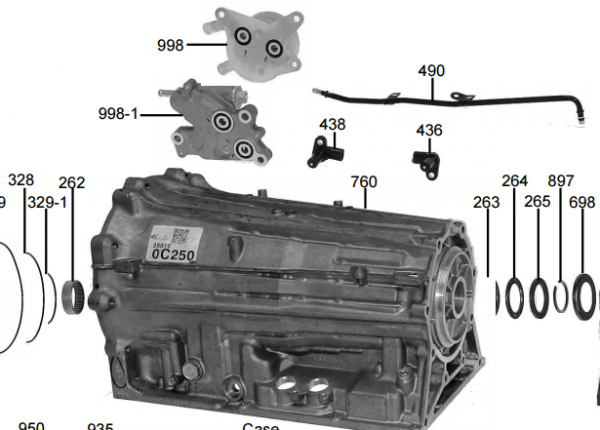

Друг на друга надевают

кстати есть и модернизированный охладитель 2 в одном

[wallboss]

Он по креплениям не подойдёт. Это на какую то другую версию коробки.

[wallboss]

Получил сегодня радиатор, помыл. Вроде как новый. Кстати вместе с трубками.
С обратной стороны немножко краской какой то зеленой испачкан, но это фигня.

[Мозголом]

Получил сегодня радиатор, помыл. Вроде как новый. Кстати вместе с трубками.
С обратной стороны немножко краской какой то зеленой испачкан, но это фигня.



Краской на разборах специально помечают же свои з/ч. Если собьешь краску и привезешь по гарантии в силу какой-либо неисправности откажут в обмене.
